Krupp 8,8cm KwK 43 L/71

Taisteluvaunukanuunan alku ja loppu

Olin oikeastaan lievästi hämmentynyt, kun käänsin ammustelineiden kasaamisen jälkeen ohjeesta seuraavan sivun ja löysin itseni ihan lopusta. Rupesin kasaamaan putken ensimmäistä osaa, puolikkaita lähes vainoharhaisesti tiiraten. Niiden yhdessäpitämistäkin varten tuo hidastin/palautinsylinterien tukiteline oli omiaan.

Näillä reiällisillä siivekkeillä oli epäilemättä oleellinen rooli tykin keveyden ja jämäkkyyden kannalta. Vaan kun minä en tiennyt noista mitään, minä vain liimasin ne paikalleen. Oikeanpuoleinen kärsi ohuena palana pienen murtumanpoikasen sitä rangasta irrottaessani.

Takalevy toi lisäjämäkkyyttä ja taas kerran saatoin lähinnä toivoa, että se asettui suoraan kun ohjausnupukoita ei pahemmin ollut.

Tykin peräpäähän tuli kotelo, jonka leukojen väliin oletin pian asentavani tykin lukon. En ollut malttanut lukea ohjeita yhtään pidemmälle kuin mihin olin ehtinyt, joten oletukseni perustui perinteikkäästi "sillai se on muissakin ollu"-haahuiluun.

Kanuunan putken peräpään leuat ympäröitiin seuraavaksi isolla palikalla, jossa oli alas laskettava lukko. Lukon asensin suljettuun asentoon, vaikka vaunussa olisi pitänyt olla tilaa myös sen aukipitämiseen.

Peräpäänsä kanssa vaunun sisäpuolella elelevä osa kanuunasta oli jo kutakuinkin täydessä pituudessaan. Taas eniten huoletti, josko olin saanut pääpalikat asennettua oikeaan kulmaan, saattaisi hieman harmittaa jos peräosa olisi ratkaisevasti vinossa kun koko roskaa soviteltaisiin tornin sisään.

Koaksiaalikonekivääri

Tuubin oikeaan kylkeen rakennettiin kohtuullinen ja jämeränoloinen tukihimmeli konekivääriä varten. Ohjeen kuvatukset olivat - taas - sen verran vauhdikkaita, että jouduin pyörittelemään useampaan kertaan paloja ja putkea ympäri, ennen kuin olin varma siitä, että olin asentamassa oikeaa palikkaa oikeaan paikkaan.

Vaunun putken mukana osoittava kakkoskonekivääri oli jännästi paljon yksinkertaisempi rakenneltava kuin radistin pallonivel-kk. Mukavampi se näin oli, kun hieman jämerämpi kuularuisku oli oletettavasti tukevammin kiinni parissa hassussa kiinnityspisteessään.

Suojalevyjä ja suorasuuntain

Putken loppupäähän tuli vielä pari suojalevyä ja omana osakokonaisuutenaan ampujan suorasuuntain (olisin kutsunut sitä suorasuuntauskaukoputkeksi, mutten tiennyt, oliko se vaunujen nimiavaruudessa jotain muuta). Vehje oli joka tapauksessa TZF 9d, Turmzielfernröhr, ja guuggeli väänsi sen vain tornin kiikaritähtäimeksi.

Koaksiaalikonekiväärin suuntaus näkyi menneen vähän vinoon, eikä se ollut kuvaamishetkellä kovin nimensä mukainen. Ehkä sen saisi vielä korjattua.

Ulkoputki

Ohjekirja rupesi olemaan lopussa, kun minä pääsin kasaamaan tykin putkesta vaunun ulkopuolelle näkyvää osaa. Tornin etulevyyn asettuva pätkä oli perin jykevä kokonaisuus.

Putken loppupää koostui harvinaislaatuisesti yhdestä osasta, eikä kahdesta (kiemuralle helposti vääntyvästä) puolikkaasta. Ylemmässä kuvassa näkyi suujarrun kolmipalainen rakenne: suujarruun tuli putken pää erikseen, sekä suujarrun loppupää.

Tässä koko kanuuna vielä kahdessa osassa kokoluokkaa tuomaan. Putken osat liitettäisiin yhteen siinä vaiheessa, kun tornin kokoaminen liimauksineen olisi valmis.

Pikasovitus ja viimeiset fotoetsit

Tietysti minä innostuin koesovittelemaan tykkiä torniinsa. Tässä vaiheessa näky oli vähän irvokas, kun osa oli kirkkaanpunaista, koristeena siellä täällä kullanhohtoista fotoetsilaattaa ja loput toivat sekaan hailakkaa maalaamatonta harmaata.

Ehdin vielä viettää jokusen minuutin pikaliimaamalla metallikiekkoja ammusräkkeihin, jotta melkein valmiilla kanuunalla olisi jotain läpivietävää. Tämän postauksen sisältö oli etenemisnopeudeltaan (kaksi iltaa) sanoinkuvaamaton verrattuna siihen, että työstin tornia useamman viikon ajan hissukseen.

Ylätornissa

Sisätorni

Korin viimeisten osien liimausten kuivuessa aloitin rakentamaan tornin pohjan yksityiskohtia. Nippeleitä oli tulossa aivan naurettava määrä, valtaosa niistä oli perinteikkäästi kovin mystisiä vielä tässä vaiheessa.

Fotoetsilevyjen vääntäminen oikeisiin kulmiin oli vaihteeksi yllättävän tuskatonta. Suurimmat ongelmat siinäkin tulivat rakennusjärjestyksestä, jotkin muovikilkkeet kannatti liimata ennen fotoetsilaattoja ja jotkut taas jälkeen, ohjeessa moisesta ei pahemmin puhuttu.

Pikaliimausten kuivuessa asettelin huvikseni (ja yhtä rakentelusessiota pois pakatessani) tornin korin paikalleen. Ahtaan näköistä, aina vaan.

Tässä vaiheessa tornin pohjasta roikkui sen verran monta erilaista palaa, että rupesin huolestumaan, miten hyvin ne kestäisivät minkäänlaista kolhimista. Komentajan penkki oli ainakin kuvassa vähän arveluttavassa kulmassa.

Ylätorni koriin

Jos vähät jäljelläolevat hiukseni eivät olisi pysyvästi pystyssä muutenkin, tämä vaihe viimeistään olisi nostattanut ne osoittamaan pois massakeskipisteestäni. Periaatteessa tornin pohjan kiinnittäminen koriin olisi simppeli homma, kun korin etu- ja takaosaa toimittavat palikat oli suunnattu korin pohjalevyn mukaan.

Eipä suinkaan, kun toisen kohdisti tornin sisäkehään kiinni, vastapää oli pari milliä vinossa sisäänpäin! Vaiheittaisliimausta ja kevyttä vääntämistä hankaloitti se, että liimauksen kuivuessa vempelettä ei voinut jättää itsekseen asettumaan, koska laitteen omista rakenteista ei ollut tukemaan sitä.

Päätin kohdistaa asennuksen takalevystä ja käyttää tuossa alaoikealla näkyvää putkenpätkää apuna. Väänsin etupään kasaan myöhemmin, kun takalevy oli ensin asettunut.

Aivan järkyttävä kyhäelmä tämä oli ainakin tässä välissä. Pysyi se sentään kasassa, mikä oli merkittävä parannus siihen, missä kuosissa koko laitos oli puolta tuntia aiemmin.

Murkuloita!

Muutin taas lähestymistapaani näihin vekkuleihin. Irrottelin tornin vasemman takakyljen kranaattihyllyosat kranaatteineen, putsasin ne ja sen suuremmin surematta liimasin ne seinäänsä kiinni. Pommiteline oli näyttävä ja vei kutakuinkin kaiken mahdollisen tilan tornin takaosasta, kuten odottaa sopi.

Hassu juttu, mutta niinkin yksinkertainen asia kuin pommitelineen lyöminen paikalleen piristi aikalailla. Se varmaan johtui siitä, että räkki oli konstailematon ja ongelmaton, ja se toi nopeasti suuren visuaalisen parannuksen tähän sottaiseen torniin. Jep, olin ostanut uuden pikaliimapurtilon ja siitä ryöpsähti pariinkin kertaan ihan liikaa tavaraa ulos, kuten kuvista näkyi.

Tornin yleiskalustosta viimeinen puuttuva osa oli oikean kyljen ammusteline. Rakensin sen kasaan yhtä ripeästi kuin vasemmanpuoleisenkin. Molemmista puuttuivat vielä kaikki fotoetsikiekot, jotka tulisi liimata kasaan ennen maalailua.

Tornin mekanismikompleksi

Hienoa mekaniikkaa

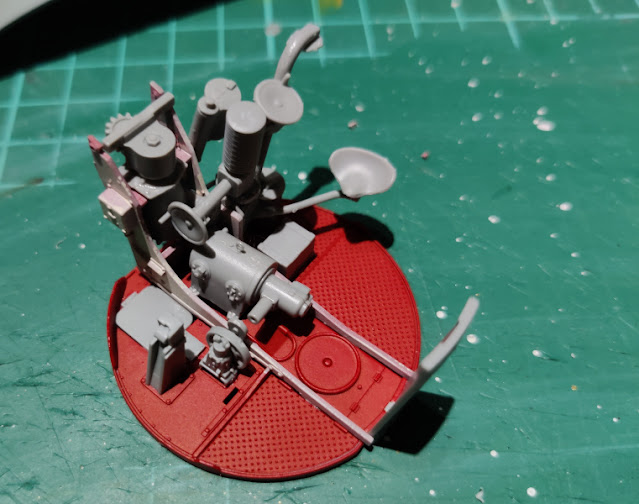

Ryhdyin rakentamaan tornin lattialle (koriksi ne tätä osastoa englanniksi kutsuivat) oletettavasti tornin kiertämiseen oleellisesti liittyvää laitteistoa. Tämä selviäisi prosessin edetessä, toivottavasti.

Jo ensimmäinen suurempi komponentti tuli liimata kutakuinkin vapaasti kellumaan, kulmien osuvuus selviäisi taas kerran siinä vaiheessa kun eri osia liitettäisiin yhteen.

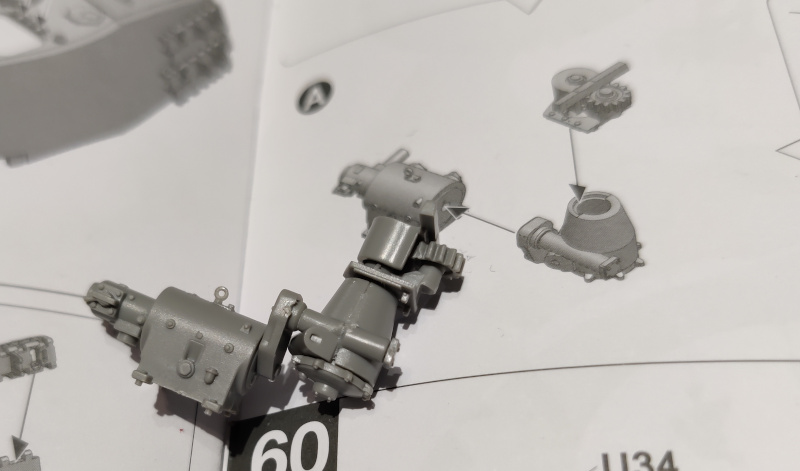

Tässä näkyi jotenkuten miten fyysinen palikka ja ohjeiden kuvat eivät olleet ihan samassa todellisuudessa keskenään. Ehkä tuosta ei tulisi ongelmaa.

Jatkoin alikomponenttien rakentelua. Seuraavana vuorossa oli oletettavasti lataajan istuin, koska se asennettiin kiertokammesta toiselle puolelle.

Näiden vapaasti asennettavien palojen kanssa meinasi tulla harmaita hiuksia, kuten olen jo jokusen kerran rutissut. Allaolevassa kuvassa pidin kiinni runko-osasta, joka oli melkoisella mutkalla ja huolestutti sekin.

Koneisto koriin

Valmistelin korin pohjalevyn lisäämällä siihen vaaditut huoltoluukut, lootat sun muut nestesäiliöt. Kun olin vihdoin päässyt niin pitkälle, että koneistokalikan toinenkin runkolevy liimattiin kiinni, palojen kiemuraisuus ja sovitusongelmani hyppivät silmille kuin hännälle astuttu kissa. Kiroilutti ihan vaan vähän.

Kevyellä vääntämisellä ja vaiheittaisliimauksella sain koneiston jotenkuten kiinni korin pohjalle. Luotin vielä tässä vaiheessa siihen, että saisin vempeleen pukerrettua kiinni kelvollisesti.

Korin takareunan pystylevy jäi sekin asentoonsa arvion perusteella. En oikein nauttinut tästä "liimaa tuo tonne ja näe sitten kymmenen rakennusaskeleen päästä, mihin asentoon se oikeasti pitikään laittaa" metodiikasta.

Riemukkaasti huomasin tässä välissä, että olin unohtanut yhden kammen muine kilkkeineen pöydälle. Senkin asentaminen oikeaan kulmaan vaati aika monta kuivasovitusrundia, koska ohjeen hienot isometriset asennuskuvat olivat kelvottoman hyödyttömät.

Hissukseen korin pohjalle ilmestyi lisää rompetta, jonka oleellinen merkitys oli, kuten kai arvasitte, jätetty selittämättä. Ehkä mallin kaveriksi olisi pitänyt ostaa joku kattava lähdekirja (olisin itse asiassa nauttinut lisäefektistä kovasti), mutta eipä tullut vuosia sitten mieleen.

Tämä seuraavan kuvan työtila oli jotekin tutun oloinen parinkymmenen vuoden takaa. Jollen paremmin tietäisi, olisin kuvitellut tuota suuntaajan työasemaksi, kun penkin edessä oli sekä sivu- että koroveivi - tai siltä ne ainakin näyttivät. Tässä vaunussa ei semmoista virkaa harrastettu, joten ampujan paikka tuon oli oltava. Samalla tuo toinen penkki varmistui lataajan paikaksi.

Jostain syystä tornin korin etupäähän tuli vasta nyt tukirankapala. Tämä kun olisi asennettu kalenteriajassa pari viikkoa sitten niin koko roska olisi ollut paljon jykevämpi ja suorempi. Mutta kun ei niin ei.

Tornitouhua

Ulkokuori

Nyt Königstiger-projektissa noustiin ylempään kerrokseen. Olin vähän huolissani tornin ulkopuolen ja sen sisuksien yhteenliittämisessä, kun rungon yhteensopivuus oli osoittautunut haastavaksi. Tornin kattolevy oli turhan lattea, joten se, niin monen muun osan tavoin, piti liimata ensin kunnolla yhdestä päästä ja liimauksen kuivumisen jälkeen vääntää toisesta päästään kuntoon. Kovin vakavaa väkivaltaa tässä kohdassa ei tarvittu, mikä oli positiivista.

Tornin sisätiloista oli tulossa melkoisen vilkkaat, erilaisia luukkuja oli monta ja kaikkiin liittyi jos jonkinmoista kilkettä. Palosammuttimen vieressä oleva lähipuolustusase (Die Nahverteidigungswaffe) tai sen putki oli yleinen detalji vaunuissa, mutta kaikki tämä muu... hoh!

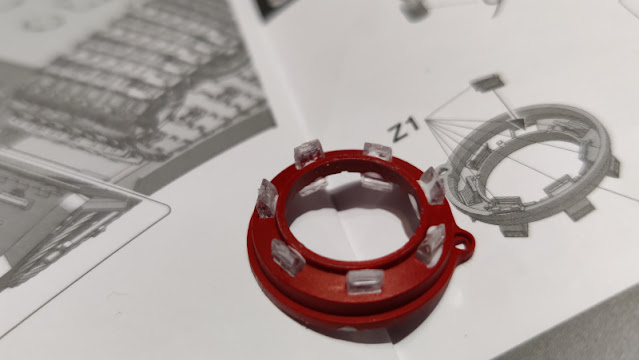

Komentajan kupolin periskooppien suojaaminen ja maalaaminen kuulosti tässä vaiheessa aika hc-hommalta. Oli tämä kyllä paljon hienompi kuin tyypilliset sarjojen vastaavat.

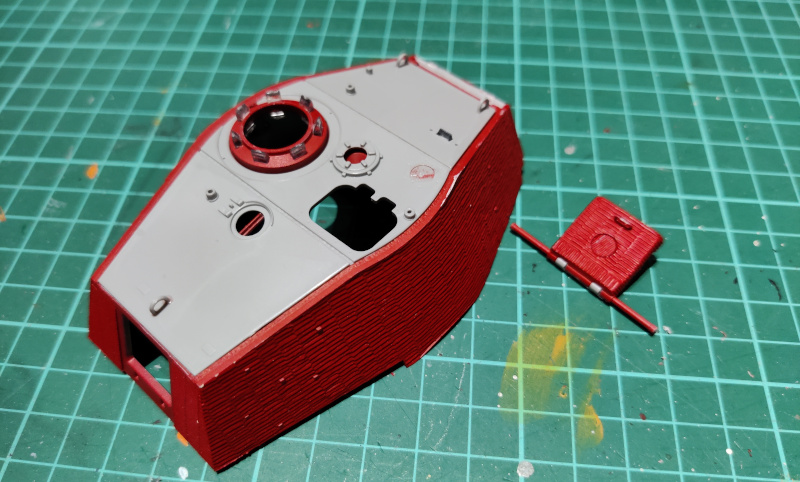

Tornin ulkopuoli edistyi hissukseen, luukku, lenkki ja suojakansi kerrallaan.

Ampujan luukun rakentaminen auki tai kiinni piti valita tässä välissä: jos halusi luukun auki, tuli valita avoin mäntä x; jos taas halusi pitää luukkunsa suljettuna, tuli valita lyhyt/suljettu mäntä y. Harmittavaisesti valtaosa kaikesta hienosta sisätiloissa jäi funktioiltaan mysteeriksi, samoin kuin taistelutilassa.

Kupolin ulkorenkaan periskooppipäiden kuvuista yksi jäi uupumaan (osa A2, 2/2). Kävin koko ohjekirjan ja jo rakentamani vaunun osineen läpi, josko olisin erehdyksessä käyttänyt ensimmäisen A2:n väärässä paikassa, mutta enpä vain näemmä ollut. Mihin kummaan minä olin yhden yksinäisen osan hävittänyt ja miksi ihmeessä? Ei auttanut itku markkinoilla, olin hukannut palan enkä löytänyt sitä tai selitystä sen puuttumiselle mistään.

Komentajan konekivääritelineen olisin voinut ehkä jättää pois, varsinkin kun en muistanut nähneeni siihen olevan konekivääriäkään tarjolla. Asensin sen silti, korvaamaan muita kämmejäni. Tai sitten korostamaan niitä, se selviäisi (paljon) myöhemmin.

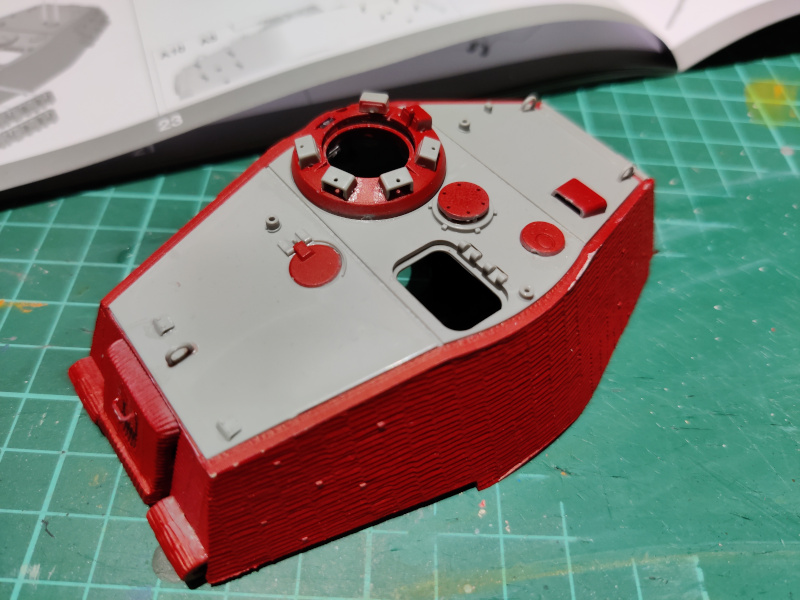

Tornin ulkokuori oli tällä valmis, useampi ilta siihen taas meni, kiitos useiden mielettömän pienten kalikoiden. Jätin tarkoituksella telakenkien kiinnityshakaset pois, en ollut käyttämässä niitä tällä kierroksella. Perimmäinen syy tähän oli se, että jos joutuisin kiroamaan tornin eri kerrosten yhteenliittämisessä, en haluaisi joutua korjailemaan noin pieniä osia vielä kaiken muun lisäksi.

Tätä ei voinut kutsua koesovitukseksi, kun kannen päällä laiskasti makaava tornin ulkokuori oli aivan liian matalalla todellisuudeen nähden. Oli silti mukavaa nähdä, että kaikki nämä pienenpienet askeleet kuitenkin näkyivät selkeänä etenemisenä - oman aikansa kuluttua.

Takapanssari-tilaongelma

Ylärungon sovitus

Taistelutila ja konehuone olivat nyt tarpeeksi valmiit ylärungon kiinnittämistä varten. Asettelin ylärungon paikalleen ja liimasin vetopyörien juureen niistä puuttuneita lisäkilkkeitä. Nuo kaaret, joissa oli mm. etuvetolenkkien kiinnityspaikat.

Samalla liimailin pikkuosia kiinni kisun selkäpanssariin. Nyt minulle selvisi noiden alatakarungon mystisten palikoiden merkitys: niihin tuo takalevy kiinnitettiin. Perin mielenkiintoista.

Vaunun takapäästä kurkkiessa sovitusongelma nosti rumaa päätään: ylärunko ei sopinut mitenkään rakennelmien päälle, vaan irvisti kuin Harvey Dent konsanaan. Tämä ei ollut mitenkään hyvä juttu kiinteää asennusta silmälläpitäen. Väkivalta ei ollut ratkaisu, pienikin kiinnipainaminen pisti semmoisen rutinan ilmoile, ettei mitään tolkkua.

Turha jäädä tuleen makaamaan, irrotin ylärungon ja jatkoin semmoisten askelten parissa, joihin saatoin juuri silloin vaikuttaa. Asennusongelma sai jäädä taustalle prosessoitumaan.

Rakensin tunkin ja päätin jättää sen irralleen odottamaan erillistä maalausta. Napsin jokunen vuosi sitten muutaman referenssikuvan rautatietunkeista Asturian rautatiemuseosta Gijónissa. Tunkit näyttivät aikalailla samoilta kuin tankkienkin, joten niiden kanssa ei voisi välttämättä mennä kovin synkästi metsään.

Liimasin takapanssarin kiinni vaunuun ja asensin siihen kaiken muun paitsi pakoputkien suojapalikat sekä tunkin. Ideani oli maalata vaunun selkäosa tässä muodossa valmiiksi, sitten kiinnittää tunkki telineineen ennen yleisssäistystä.

Taistelutilan romppeita

Hirveästi kaikkea pientä

Taistelutilan sisäkatto oli seuraava pääkohteeni. Liimailin tornin takakehän kk-ammustelineeseen nivaskan lippaita. Kuskin ja radistin päiden alueelle tuli uusia tötteröitä ja kuskille jonkunsorttinen kilke, jonka tulkitsin periskoopin kiertopalikaksi. Periskoopit olivat läpinäkyvää muovia, joten niiden lasit piti muistaa teipata talteen ennen seuraavaa kynäruiskuttelusessiota.

Radistin MG 34 koostui kovin heppoisista osista ja meinasin menettää hermoni sen kanssa. Parin hengenvedon ja pakotetun rauhoittumisen avulla vekotin valmistui kiltisti.

Paloittelin tätä osaprosessia eri kalikoiden rakentelun ja jo asennettujen maalailun välillä ihan oman tekemisvaihteluni nimessä. Edelliskierroksen liimausten kuivuttua rakensin seuraavat kilkkeet (kuten nuo nostolaitteen näköiset (kallistettavat!) vempeleet kuskin ja radistin luukkujen ulkolaidoilla ja rupesin maalaamaan punaharmaita kilkkeitä valkoharmaiksi sillä aikaa kun odottelin liimausten kuivumista.

MG 34:n maalasin kauttaaltaan mustaksi säistämistä ja pikkudetaljejaan odottamaan ja ylärungon kk-lippaat maalasin tällä kertaa oliivinvihreiksi ja niiden pohjat mustiksi aiempaan malliin. Kenties lippaiden värikoodauksella oli jonkunlainen merkitys, jota en ollut sattunut vielä löytämään.

Kuskin ja radistin luukkujen ympäristöt maalasin käsin valkeiksi, kun olin saanut kaikki vaaditut osaset asenneltua. Tässä oli tullut vastaan paljon kaikkia mielenkiintoisia yksityiskohtia, joihin en ollut aiemmin törmännyt missään.

Duunailin näitä konekiväärihommia vähän anakronisesti, joten seuraavat kuvat olivat tulevaisuudesta, keskeltä seuraavien postausten tekosia. Olin onnistunut skippaamaan konekivääristä pari pientä mutta huomattavaa osaa. Liimasin ne kiinni ja maalasin uudet kilkkeet myöhemmin mustiksi. Mustan kuivuttua kuivaharjasin tempaimet Gunmetalilla.

Maalasin lippaat Dunkelgelbillä samoin kuin ison osan taistelutilan vastaavista. Kahvan väritykseksi päätyi puolisatunnaisesti mahonginruskea (VMA 71036 Mahogany), joka oli kovin tumma mustassa ympäristössään, mutta haitanneeko tuo paskaisessa vaunussa?

Testatessa konekiväärin piippu törötti vaunusta ulos ihan niin kuin pitikin. Asemoidessa piti varoa, ettei sen peräpäällä kilauttanut mitään muita sisäkalusteita irti.
